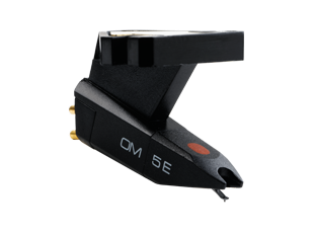

Η ΟΜ 5Ε είναι μια μαγνητική κεφαλή με βελόνα (MM).Με ένα ελλειπτικό σχήμα της ακίδας της βελόνας, παρέχει ισορροπημένη και χωρίς παραμόρφωση αναπαραγωγή για πικάπ όλων σχεδόν των κατηγοριών.
In Stock - Express παραλαβή και αποστολή από το κατάστημα
Βάλτε την κεφαλή μέχρι το headshell και απαλά σφίξτε τις βίδες στις τρύπες.
Step 2
Στη συνέχεια, χρησιμοποιήστε το κλειδί Allen ή το κατσαβιδάκι για να σφίξετε (αλλά όχι υπερβολικά σφίξιμο) την κεφαλή στη θέση της. Για να αποφύγετε την πρόκληση βλάβης, να είστε προσεκτικοί για να μηνχτυπήσετετην βελόνα (καλό θα είναι να αφήσετε έως το τέλος το προφυλακτικό της βελόνας επάνω της).
Step 3
Στη συνέχεια, συνδέστε τα καλώδια του βραχίονα με τις χρωματιστές ακίδες σύνδεσης στο πίσω μέρος της κεφαλής. Κάθε σύρμα χρώμα που κωδικοποιείται (κόκκινο, λευκό, πράσινο, μπλε). Είναι καλύτερο να χρησιμοποιείτε τσιμπιδάκι ή μια μικρή λαβίδα για τη σύνδεσή τους.
Step 4
Δεδομένου ότι είναιπολύ λεπτά τα καλωδια,το καλύτερο είναι ναπιάσετε το βυσματάκι του καλωδίου και όχι αυτόγια την πρόληψη ζημιών. Ελένξτετα καλώδια οτι έχουν συνδεθεί σωστά.
Step 5
Το επόμενο στάδιο είναι η σωστή ευθυγράμμιση της κεφαλής με το μοιρογνωμόνιο-protractor .Βάλτεαπαλάτη Βελόνατης κεφαλήςστοσημείο διασταύρωσηςτου μοιρογνωμονίου.
Step 6 Κρατώντας την κεφαλή πάνω από το μοιρογνωμόνιο-protractor και χρησιμοποιήστε το κλειδί Allen ή το κατσαβιδάκι χαλαρώστε ελαφρά τις βίδες. Μόλις χαλάρωσετε θα πρέπει να περιστρέψετε ελαφρά τη κεφαλή έτσι ώστε να είναι παράλληλη με τις γραμμές του μοιρογνωμόνιου. Όταν είστε σίγουρος ότι είναι παράλληλα, θα πρέπει να ξανά σφίξετε τις βίδες
Step 7
Όταν σφίξετε, τοποθετήστε τη βελόνα στο μοιρογνωμόνιο-protractor για να επιβεβαιώσετε ότι είναι ακόμα στις γραμμές ,παράλληλα.
Step 8
Χρησιμοποιήστε το δεύτερο γράφημα του protractor για να ελέγξετε ότι και εκεί είναι παράλληλα και στις δύο θέσεις. Όταν είστε ικανοποιημένος, βεβαιωθείτε ότι οι βίδες είναι αρκετά σφιχτά (αλλά όχι πολύ σφιχτά).
*Στη περίπτωση μη άμεσης διαθεσιμότητας : Η διαθεσιμότητα του προϊόντος εξαρτάται από την επάρκεια του προϊόντος από τον αντιπρόσωπο τη στιγμή της παραγγελίας σας.
*Στη τιμή εμπεριέχεται ο Φ.Π.Α 24%
Τεχνικές πληροφορίες κατασκευαστή.
Technical data
Output voltage at 1000 Hz, 5cm/sec.
4 mV
Channel balance at 1 kHz
2 dB
Channel separation at 1 kHz
22 dB
Channel separation at 15 kHz
15 dB
Frequency range at - 3dB
20-25.000 Hz
Frequency response
20-20.000 Hz ± 2 dB
Tracking ability at 315Hz at recommended tracking force *)
65 µm
Compliance, dynamic, lateral
20 µm/mN
Stylus type
Elliptical
Stylus tip radius
r/R 8/18 µm
Tracking force range
1,5-2,0 g (15-20 mN)
Tracking force, recommended
1,75 g (17,5 mN)
Tracking angle
20°
Internal impedance, DC resistance
750 Ohm
Internal inductance
450 mH
Recommended load resistance
47 kOhm
Recommended load capacitance
200-600 pF
Cartridge colour, body/stylus
Black/Black
Cartridge weight
5 g
Replacement stylus unit
Stylus 5 E
Features
Manufacturer : Ortofon
Supplier Code : ORT-0130521
Write your own review
Οδηγίες τοποθέτησης της κεφαλής στον βραχίονα
Step 1
Βάλτε την κεφαλή μέχρι το headshell και απαλά σφίξτε τις βίδες στις τρύπες.
Step 2
Στη συνέχεια, χρησιμοποιήστε το κλειδί Allen ή το κατσαβιδάκι για να σφίξετε (αλλά όχι υπερβολικά σφίξιμο) την κεφαλή στη θέση της. Για να αποφύγετε την πρόκληση βλάβης, να είστε προσεκτικοί για να μηνχτυπήσετετην βελόνα (καλό θα είναι να αφήσετε έως το τέλος το προφυλακτικό της βελόνας επάνω της).
Step 3
Στη συνέχεια, συνδέστε τα καλώδια του βραχίονα με τις χρωματιστές ακίδες σύνδεσης στο πίσω μέρος της κεφαλής. Κάθε σύρμα χρώμα που κωδικοποιείται (κόκκινο, λευκό, πράσινο, μπλε). Είναι καλύτερο να χρησιμοποιείτε τσιμπιδάκι ή μια μικρή λαβίδα για τη σύνδεσή τους.
Step 4
Δεδομένου ότι είναιπολύ λεπτά τα καλωδια,το καλύτερο είναι ναπιάσετε το βυσματάκι του καλωδίου και όχι αυτόγια την πρόληψη ζημιών. Ελένξτετα καλώδια οτι έχουν συνδεθεί σωστά.
Step 5
Το επόμενο στάδιο είναι η σωστή ευθυγράμμιση της κεφαλής με το μοιρογνωμόνιο-protractor .Βάλτεαπαλάτη Βελόνατης κεφαλήςστοσημείο διασταύρωσηςτου μοιρογνωμονίου.
Step 6 Κρατώντας την κεφαλή πάνω από το μοιρογνωμόνιο-protractor και χρησιμοποιήστε το κλειδί Allen ή το κατσαβιδάκι χαλαρώστε ελαφρά τις βίδες. Μόλις χαλάρωσετε θα πρέπει να περιστρέψετε ελαφρά τη κεφαλή έτσι ώστε να είναι παράλληλη με τις γραμμές του μοιρογνωμόνιου. Όταν είστε σίγουρος ότι είναι παράλληλα, θα πρέπει να ξανά σφίξετε τις βίδες
Step 7
Όταν σφίξετε, τοποθετήστε τη βελόνα στο μοιρογνωμόνιο-protractor για να επιβεβαιώσετε ότι είναι ακόμα στις γραμμές ,παράλληλα.
Step 8
Χρησιμοποιήστε το δεύτερο γράφημα του protractor για να ελέγξετε ότι και εκεί είναι παράλληλα και στις δύο θέσεις. Όταν είστε ικανοποιημένος, βεβαιωθείτε ότι οι βίδες είναι αρκετά σφιχτά (αλλά όχι πολύ σφιχτά).
*Στη περίπτωση μη άμεσης διαθεσιμότητας : Η διαθεσιμότητα του προϊόντος εξαρτάται από την επάρκεια του προϊόντος από τον αντιπρόσωπο τη στιγμή της παραγγελίας σας.
*Στη τιμή εμπεριέχεται ο Φ.Π.Α 24%
Τεχνικές πληροφορίες κατασκευαστή.
Technical data
Output voltage at 1000 Hz, 5cm/sec.
4 mV
Channel balance at 1 kHz
2 dB
Channel separation at 1 kHz
22 dB
Channel separation at 15 kHz
15 dB
Frequency range at - 3dB
20-25.000 Hz
Frequency response
20-20.000 Hz ± 2 dB
Tracking ability at 315Hz at recommended tracking force *)
65 µm
Compliance, dynamic, lateral
20 µm/mN
Stylus type
Elliptical
Stylus tip radius
r/R 8/18 µm
Tracking force range
1,5-2,0 g (15-20 mN)
Tracking force, recommended
1,75 g (17,5 mN)
Tracking angle
20°
Internal impedance, DC resistance
750 Ohm
Internal inductance
450 mH
Recommended load resistance
47 kOhm
Recommended load capacitance
200-600 pF
Cartridge colour, body/stylus
Black/Black
Cartridge weight
5 g
Replacement stylus unit
Stylus 5 E
Manufacturer : Ortofon
Supplier Code : ORT-0130521
Write your own review
