Ενισχυτής ισχύος Ncore της Hypex, ειδικά ρυθμισμένος από την TEAC
Το AX-505 βασίζεται σε μια υψηλής απόδοσης, ενεργειακά αποδοτική μονάδα ενισχυτή ισχύος Hypex Ncore που παρέχει ισχύ εξόδου 130W+ 130W από μια μικρή σε μέγεθος μονάδα. Αυτή δεν είναι μια τυπική μονάδα Ncore… έχει ρυθμιστεί προσεκτικά από την TEAC για να προσφέρει τη μέγιστη μουσική έκφραση από το πλήρες εύρος του μουσικού ρεπερτορίου.
Προσεκτικά επιλεγμένα εξαρτήματα, αποκλειστικά σχεδιασμένα για εφαρμογές hi-fi
Από τους op-amp MUSE στο αναλογικό τμήμα - που καθορίζει θεμελιωδώς την ποιότητα ήχου του ενισχυτή - μέχρι τα χειριστήρια έντασης τύπου ladder-resistor, οι μηχανικοί της TEAC έχουν επιλέξει προσεκτικά όλα τα βασικά εξαρτήματα από τις σειρές «made for hi-fi».

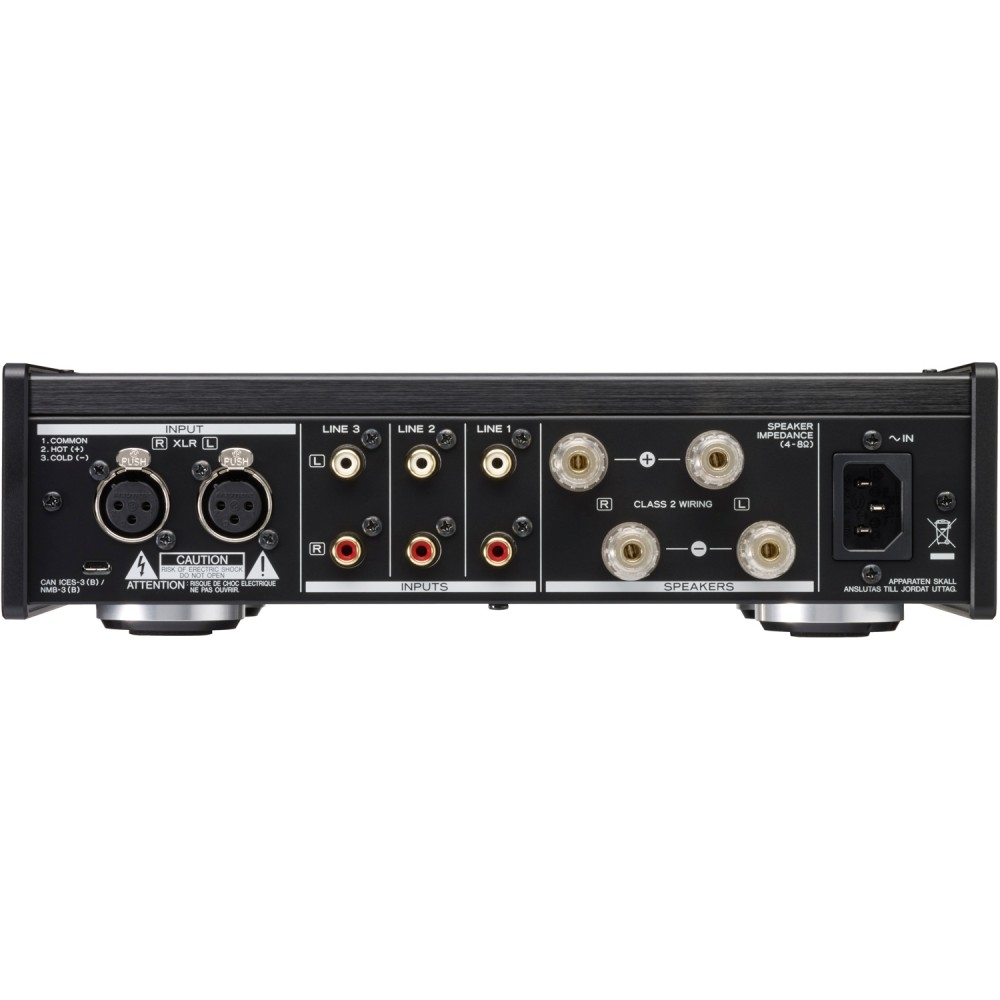

Balanced εισόδους XLR
Το AX-505 είναι εξοπλισμένο με ένα ζεύγος εισόδων balanced XLR, σχεδιασμένες να βοηθούν στην ελαχιστοποίηση του εξωτερικού θορύβου που λαμβάνεται όταν ένα αναλογικό σήμα ήχου ταξιδεύει στο καλώδιο διασύνδεσης.
Κύκλωμα ενισχυτή ακουστικών CCLC
Το AX-505 είναι επίσης εξοπλισμένο με 4-πολική υποδοχή εξόδου ακουστικών που υποστηρίζει σύνδεση «ground-separate» για εξαιρετικό διαχωρισμό καναλιών κατά την ακρόαση ακουστικών. Ο σχεδιασμός του κυκλώματος ενισχυτή ακουστικών CCLC (Coupling Capacitor-less Circuit), εν τω μεταξύ, εξαλείφει τους πυκνωτές σύζευξης στο στάδιο εξόδου του κυκλώματος. Αυτό μειώνει τον ηχητικό χρωματισμό κατά την επεξεργασία, παρέχοντας έτσι ένα πιο αυθεντικό ηχητικό σήμα στα ακουστικά σας.
Μετασχηματιστής ισχύος με σπειροειδή πυρήνα υψηλής χωρητικότητας
Στο τμήμα τροφοδοσίας, το AX-505 χρησιμοποιεί έναν μετασχηματιστή ισχύος με σπειροειδή πυρήνα υψηλής χωρητικότητας μαζί με barrier διόδους Schottky στο κύκλωμα ανόρθωσης. Το πλεονέκτημα των διόδων  Schottky έναντι των συμβατικών τύπων είναι ότι παρέχουν καθαρότερο και πιο σταθερό ρεύμα, μειώνοντας το θόρυβο του ανορθωτή σε κάθε τμήμα του κυκλώματος του ενισχυτή.
Σχεδιασμός παθητικής ψύξης για αθόρυβη λειτουργία
Δεν έχει νόημα ένας ενισχυτής να αποδίδει εξαιρετικό ήχο στα ηχεία ενώ παράγει ψευδή θόρυβο λειτουργίας από έναν ανεμιστήρα ψύξης. Γι' αυτό οι μηχανικοί της TEAC έδωσαν ιδιαίτερη προσοχή στο σχέδιο του κυκλώματος και της καμπίνας του AX-505, δημιουργώντας μια διάταξη εξαρτημάτων που θα επέτρεπε τη φυσική απομάκρυνση της θερμότητας, επιτυγχάνοντας έτσι ένα ισχυρό ενισχυτή που δεν απαιτεί ανεμιστήρα ψύξης.
