• Χαρακτηριστικά με μια ματιάΥποστηρίζονται ταχύτητες περιστροφής 33-1/3, 45 και 78 RPM
• Σύστημα σερβομηχανικής ανίχνευσης περιστροφής πλατό(PRS3)
• Στατικός ισορροπημένος knife-edge βραχίονας
• Λειτουργία ρύθμισης VTA (ρύθμιση ύψους τόνου βραχίονα) (+6 mm)
• Βάρος καμπινας 10,6 kg
• Βάρος πλατό 1,7 kg (ακρυλικό πάχους 20 mm)
• Anti-skating λειτουργία
• Ηλεκτρικό ανυψωτικό για τον βραχίονα
• Λειτουργία αυτόματης ανύψωσης βραχίονα ανίχνευσης χωρίς επαφή (μπορεί να ενεργοποιηθεί/απενεργοποιηθεί)

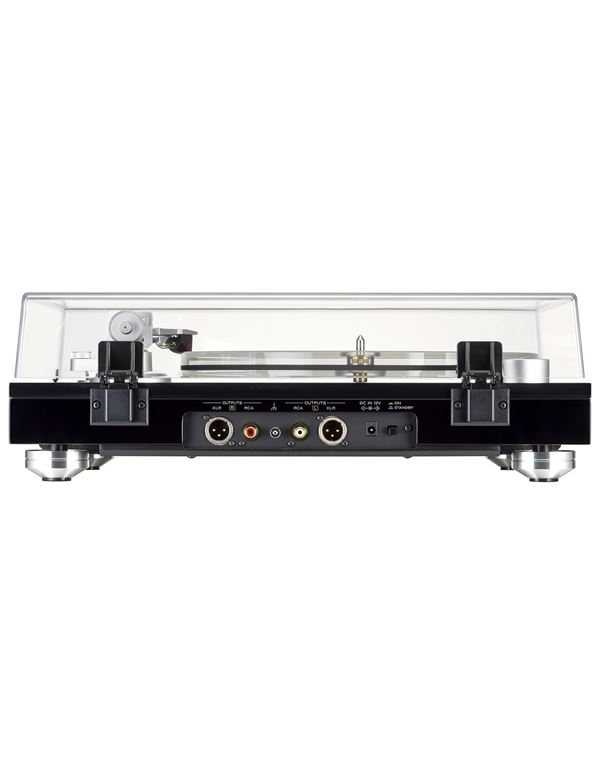

• Υποδοχές εξόδου balanced XLR
• Unbalanced υποδοχές εξόδου RCA
• Σύνδεσμος GND

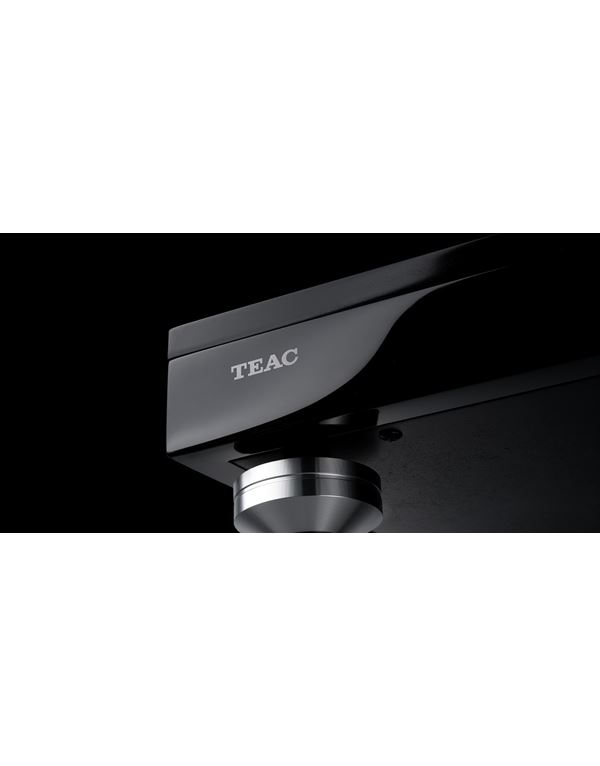

• Πόδια αλουμινίου με ρυθμιζόμενο ύψος σε τέσσερα σημεία
• Ακρυλικό κάλυμμα σκόνης
• Περιλαμβάνεται headshell κεφαλής από χυτό αλουμίνιο (σύρμα μολύβδου).
• Υποστηρίζει βάρη κεφαλών 15–23 g (συμπεριλαμβανομένου του headshell κεφαλής)
• Περιλαμβάνονται καλώδια RCA και γείωσης
• Κλειδί L για ρύθμιση ύψους βραχίονα ανύψωσης
• Κλειδί L για ρύθμιση VTA
• Μετρητής ευθυγράμμισης

H υβριδική καμπίνα με την χρηση πολλαπλών υλικών, καταστέλλει τους ανεπιθύμητους κραδασμούς

Η καμπίνα συνδυάζει μια βαριά πλάκα βάσης MDF 36 mm και ένα συνθετικό μάρμαρο 12 mm με εξαιρετική ακαμψία. (Το βάρος της καμπίνας είναι 8,8 κιλά.). Ο βραχίονας και το πλατό είναι τοποθετημένα στην επάνω πλάκα από συνθετικό μάρμαρο, ενώ το μοτέρ που προκαλεί κραδασμούς, είναι τοποθετημένο στην πλάκα βάσης MDF. Αυτές οι ξεχωριστές κατασκευές που χρησιμοποιούν αυτά τα υλικά ως αποσβεστήρες απομονώνουν τον βραχίονα και το μοτέρ μεταξύ τους.

Η δομή belt drive - PRS3 υποστηρίζει σταθερή με ακρίβεια περιστροφή του πλατό

Στην ιδανική περίπτωση, μόλις ξεκινήσει, η περιστροφή του πλατό θα συνεχιζόταν με το δικό της βάρος και αδράνεια, αλλά αυτό είναι φυσικά αδύνατο. Το TN-5BB χρησιμοποιεί τη μέθοδο κίνησης belt drive , που μεταδίδει την ισχύ του μοτέρ DC στην εξωτερική περιφέρεια του πλατό. Ένας οπτικός αισθητήρας στο κάτω μέρος της πλάκας ανιχνεύει την ταχύτητα περιστροφής της πλάκας και ένας μηχανισμός αυτόματης ρύθμισης περιστροφής, σαν απάντηση , εφαρμόζει έναν σερβομηχανισμό στο μοτέρ . Αυτό το Servo System Sensing Platter (PRS3) επιτυγχάνει υψηλή ακρίβεια περιστροφής που θα ήταν δύσκολο να επιτευχθεί μόνο με αδράνεια και ένα μοτέρ . Υποστηρίζοντας τρεις ταχύτητες, 33-1/3, 45 και 78 rpm, αυτό το πικάπ μπορεί να αναπαράγει παλιούς δίσκους καθώς και εγγραφές 78 rpm με υψηλή ποιότητα ήχου.

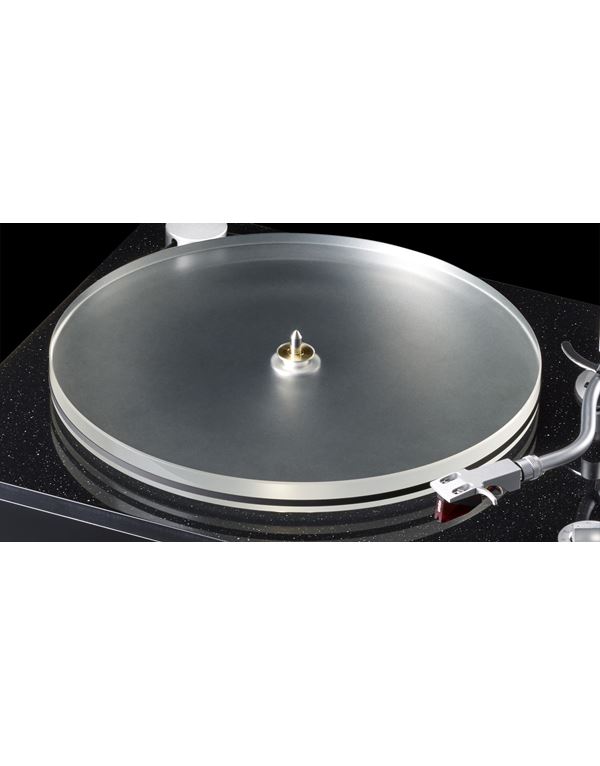

Ακρυλικό πλατό πάχους 20mm

Για το πλατό χρησιμοποιείται ακρυλικό υλικό με εξαιρετική ομοιομορφία και εσωτερική απώλεια. Το ακρυλικό πάχους 20 mm έχει βάρος 1,7 κιλά και πραγματοποιεί υψηλή αδρανειακή ορμή (high inertial momentum). Το πολυβινυλικό (polyvinyl) υλικό που χρησιμοποιείται στους δίσκους δέχεται εύκολα αρνητικά ηλεκτρικά φορτία. Το ακρυλικό έχει την ίδια ιδιότητα, αλλά αυτά τα υλικά είναι σχετικά κοντά στην τριβοηλεκτρική σειρά*(triboelectric series*). Αυτό παρέχει το πλεονέκτημα ότι καθιστά δύσκολη την ηλεκτροδότηση ακόμα και αν τρίβονται απευθείας μεταξύ τους. Οι δίσκοι μπορούν να τοποθετηθούν απευθείας στο πλατό χωρίς τη χρήση turntable sheet , επιτρέποντας την απόλαυση του καθαρού ήχου τους.

(Triboelectric series*)*Μια τριβοηλεκτρική σειρά είναι μια λίστα υλικών που ταξινομούνται ανάλογα με την ευκολία που αναπτύσσουν θετικά και αρνητικά φορτία. Τα υλικά που βρίσκονται κοντά σε μια τριβοηλεκτρική σειρά δεν αναπτύσσουν εύκολα ηλεκτρικά φορτία ακόμη και όταν τρίβονται απευθείας μεταξύ τους. Αντίθετα, αναπτύσσουν φορτία πιο εύκολα όσο πιο μακριά βρίσκονται το ένα από το άλλο.

Αξιόπιστo tracking με βραχίονα που είναι μια συνεργασία SAEC + TEAC

Αυτός ο knife-edge βραχίονας δημιουργήθηκε σε συνεργασία με την SAEC, μια ιαπωνική μάρκα με 40 χρόνια εμπειρίας στο σχεδιασμό τους . Χρησιμοποιώντας ένα knife-edge ρουλεμάν από ανοξείδωτο χάλυβα για το κατακόρυφο κινητό μέρος, έχει πραγματοποιήσει εξαιρετικά ευαίσθητο και αξιόπιστο tracking στις αυλακώσεις των δίσκων . Επιπλέον, στο πλευρικό κινητό μέρος, μια συμβατική κατασκευή που έχει ένα ball bearing σε ένα σημείο για στήριξη έχει αντικατασταθεί με μια κατασκευή που χρησιμοποιεί ball bearing υψηλής ακρίβειας Ιαπωνίας σε δύο σημεία . Το ύψος της βάσης του βραχίονα μπορεί να ρυθμιστεί. Η κατακόρυφη γωνία παρακολούθησης (VTA) μπορεί να ρυθμιστεί σε εύρος 6 mm και να βελτιστοποιηθεί για κεφαλές διαφόρων υψών. Η γεωμετρία του βραχίονα ακολουθεί την ευθυγράμμιση Baerwald που συνιστάται από την IEC.

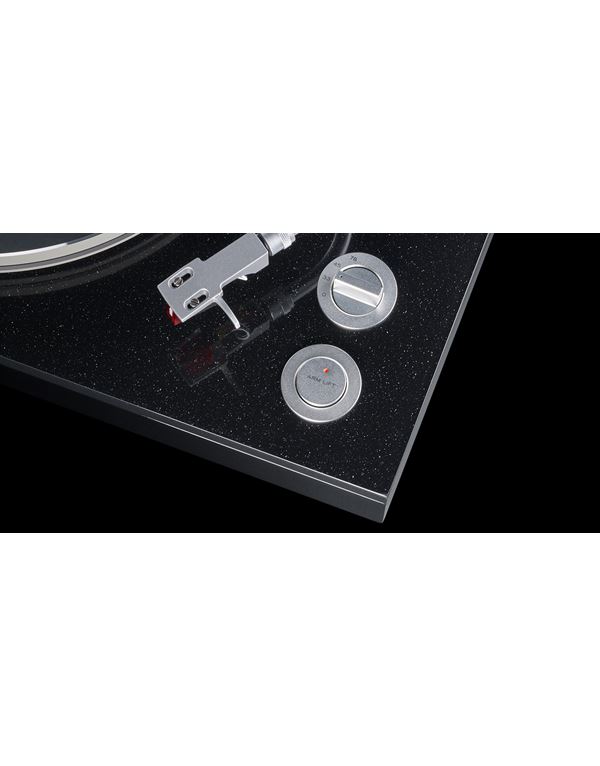

Αυτόματη ανύψωση βραχίονα όταν τελειώσει η αναπαραγωγή

Η χρήση τροφοδοτούμενου ανυψωτικού βραχίονα επιτρέπει την ανύψωση και το κατέβασμα του βραχίονα με ένα μόνο κουμπί και επίσης χρησιμοποιεί μια λειτουργία που ανασηκώνει αυτόματα τον βραχίονα με έναν οπτικό αισθητήρα χωρίς επαφή μετά το τέλος της αναπαραγωγής. Η λειτουργία αυτόματης ανύψωσης βραχίονα μπορεί να ακυρωθεί κατά την αναπαραγωγή δίσκων που δεν συμμορφώνονται με τα πρότυπα.

Το καλώδιο μολύβδου στον βραχίονα χρησιμοποιεί υλικό PC-Triple C κατασκευασμένο από την SAEC

Το καλώδιο μολύβδου που χρησιμοποιεί αγωγό PC-Triple C κατασκευασμένο από την SAEC χρησιμοποιείται για την καλωδίωση στο εσωτερικό του βραχίονα . Με εξαιρετική αγώγιμη απόδοση, αυτός ο αγωγός μεταδίδει ακόμη και ασθενή σήματα από αναλογικές εγγραφές.

PC-Triple C

Το PC-Triple C πραγματοποιεί εξαιρετική απόδοση αγωγού χρησιμοποιώντας μοναδικές τεχνολογίες που αναπτύχθηκαν από την FCM Co., Ltd. (θυγατρική της Furukawa Electric Co., Ltd.). Τα όρια των κόκκων κρυστάλλων(crystal grain) που εμποδίζουν τη μετάδοση του σήματος μειώνονται όσο το δυνατόν περισσότερο και οι κρύσταλλοι συνδέονται κατά μήκο

Η Ortofon 2M RED περιλαμβάνεται ως τυπική κεφαλή MM

Οι κεφαλές Ortofon 2M RED MM που περιλαμβάνονται σε αυτό το μοντέλο έχουν καθιερωμένη φήμη. Εφόσον είναι ήδη εγκατεστημένο και ευθυγραμμισμένο με το head-shell, μπορείτε να απολαμβάνετε εγγραφές αμέσως μετά την έξοδο του πικάπ από το κουτί του .

Οι balanced υποδοχές εξόδου XLR είναι οι βέλτιστες για ισορροπημένη μετάδοση MC

Εκτός από τις συνηθισμένες υποδοχές RCA, οι υποδοχές XLR είναι επίσης διαθέσιμες για αναλογική έξοδο. Μια ποικιλία καλωδίων που διατίθενται στο εμπόριο μπορούν να χρησιμοποιηθούν για σύνδεση με εξωτερικό ισοσταθμιστή phono που υποστηρίζει balanced είσοδο XLR.

Tεχνικά χαρακτηριστικά

Τμήμα πικάπ   Drive system Rotation-detection-type high-precision control belt drive Mοτέρ DC motor Rotation speed 33-1/3 rpm, 45rpm, 78prm Wow and flutter 0.1% or less Πλατό Acrylic, 30cm διάμετρος Bραχίονας   Tύπος Static-balanced S-shaped tone arm Mήκος 223mm Κατάλληλο βάρος κεφαλής 3.0 to 12.0g (14 to 23 g including head-shell) Overhang 18mm Εύρος ρύθμισης ύψους βραχίονα approx. 6mm Kεφαλή   Tύπος MM Τάση εξόδου 5.5 mV (1kHz, 5cm/s) Tracking force 1.8g Bάρος κεφαλής 7.2g Βάρος head-shell (περιλαμβάνεται) 11g (including screws, nuts and wires) Ανταλλακτικό μοντέλο βελόνας Ortofon 2M Red • Η διάρκεια ζωής της βελόνας εξαρτάται από τις συνθήκες χρήσης, αλλά συνήθως είναι περίπου 1000 ώρες. Phono Outputs   Balanced   Συνδεση XLR x 1 pair Unbalanced   Συνδεση RCA x 1 pair Power AC 100 to 240V, 50/60Hz (AC Adapter) Power Consumption 2.0W or less (0.3W at Standby) Συνολικές διαστάσεις (Π?Υ?Β)) 450 x 148 x 351 mm / 17.1" x 5.8" x 13.8" (με κάλυμμα σκόνης κλειστό)

450 x 420 x 410 mm / 17.1" x 16.5" x 16.1" (με κάλυμμα σκόνης ανοιχτό)

450 x 135 x 351 mm / 17.1" x 5.3" x 13.8" (χωρίς κάλυμμα σκόνης )

Συμπεριλαμβανομένων των προεξοχών (όταν κρατάτε τον βραχίονα στην υψηλότερη θέση) Bάρος approx. 10.5kg / 23.2 lbs.

Συμπεριλαμβανόμενα αξεσουάρ:

Προσαρμογέας 45 RPM x1, Counter Weight x 1, Head-shell κεφαλής (εγκατεστημένο Ortofon 2M Red) x 1, Platter x 1, Επίπεδη ζώνη x 1, κάλυμμα τροχαλίας x 1, κάλυμμα σκόνης x 1, μεντεσές x 2, ροδέλες ρύθμισης ύψους ποδιών ? 4 , Εξαγωνικό κλειδί ρύθμισης ύψους x 1, καλώδιο ήχου RCA x 1, καλώδιο γείωσης x 1, μετασχηματιστής AC (GPE018S-120100-Z) x 1, Μετρητής ευθυγράμμισης κεφαλής x 1, Εγχειρίδιο χρήστη x 1
